1.0紹介

HDMIは、ビデオ信号またはオーディオ信号をAV（CVBS）コンポジットビデオ信号とFL / FRステレオオーディオ信号とS -ビデオ信号に変換します。DVIシステムのサイドライン信号をサポート中。ユーザーがHDMIビデオ信号の高品質を正常なCVBS信号（標準的な定義480 i、556 i）またはS -ビデオ信号に変えるのを援助してください。テレビ、VHS VCR、DVDレコーダー、等のサポートNTSCとPALの2つのテレビ形式で再生することができます。

2.0特徴

1 .ハードウェア変換、プラグアンドプレイソフトウェアなしで

2 .互換性HDMI 1.3

3 .サポートNTSCとPAL

4 .つのHDMI入力、1つのAV出力、1つのステレオ出力

  入力：HDMI X 1

  出力：CVBS X 1 ; L / R X 1 SビデオX 1

5 .HDMI入力：480 p、576 p、720 p、1080 i、1080 p＠60 Hz

6 .DVIモード800 & Count 120 & amp ; 6001024 x 76880 & num ; 120 ; 7201280 & num ; 120 ; 1024 1920年1月20日

7。サポートHDCPプロトコル、HDMI 1.3のサポート

8 .CVBS出力：480 i、556 i

9 .オーディオ出力：L / Rチャンネル

10 sビデオ出力：バイパス

11 .局面：110 mm ( W ) x 84 mm ( d ) x 28 mm ( h )

3.0包装アクセサリー：

最初にあなたのエクステンダーをアンパックすると、次の項目が含まれているかどうかを確認してください。

1のHDMIをCVBS / Sビデオコンバータ

2 .ユーザマニュアル

3 .電源・・・・・・・・・・・・・・・・・・・1

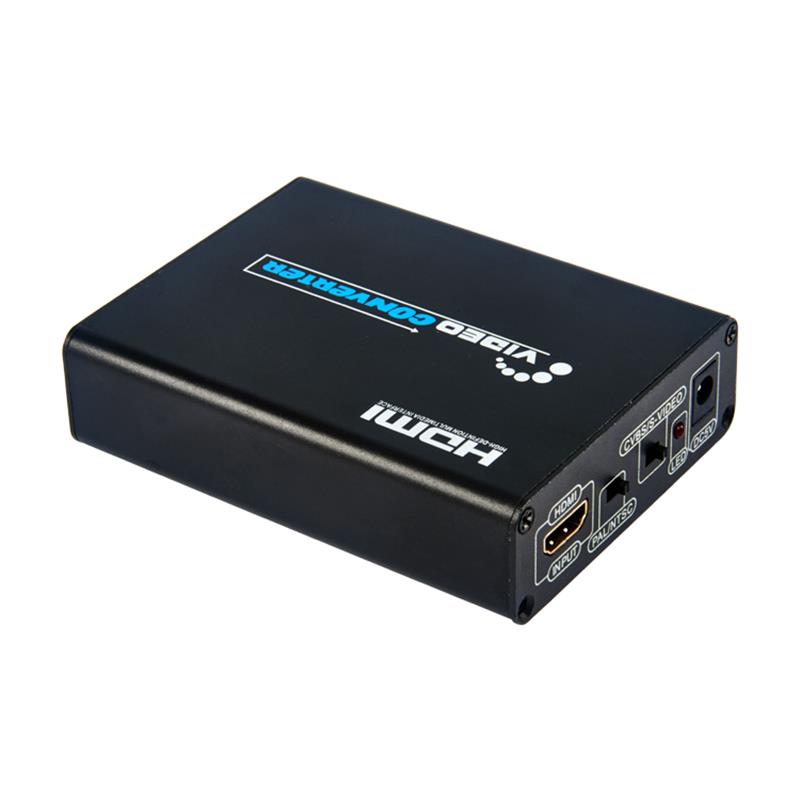

4.0パネル説明

HDMI入力ポート

PAL / NTSC ---------- PALとNTSC標準形式選択スイッチ

A / VまたはS -ビデオ出力スイッチ

パワーLED

DC 5 Vの入力ポート

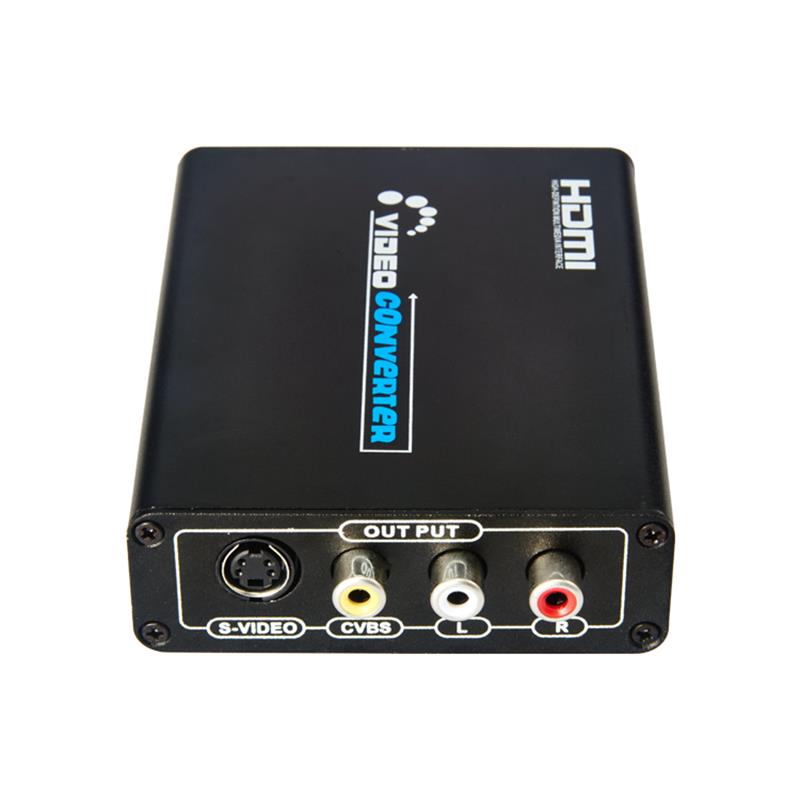

sビデオ出力

テレビまたはビデオプレーヤーを接続します   CVBSインターフェース

5.0アプリケーション領域

市民産業：セットトップボックス、Xbox 360、PS 3、高解像度プレーヤー。

産業部門：高精細カメラ、ビデオカメラは、この一般的なディスプレイデバイスではなく、大きな画面のHDMIテレビモニタ、コストとスペースを減らすために監視されます。

6.0接続と操作

6.01 HDMI信号源とHDMI入力の間でHDMIケーブルを接続してください   コンバータの

6.02コンバータとA / Vディスプレイ間のA / Vケーブルを接続します。

6.03コンバーターとS -ビデオ表示の間でs -ビデオケーブルを接続してください。

6.04コンバータとコンセントの間に電源アダプタを接続します。開ける   HDMI信号源とディスプレイの電源選択   対応する入力ポート、それは動作します。

7.0失敗チェック:

信号出力なし

A .     LED電源インジケータが光でないならば、主要な電源（AC 110～220 V）への入力アクセスかどうかチェックしてください。または外部電源

    供給不良

b .     LED光、HDMI出力装置をチェックしてください、HDMIアウト、HDMIケーブル（HDTVケーブル、AVディスプレイ装置）にセットされます

ノーカラー

A .     AVケーブル損傷をチェックしてください。

b .     対応するNTSCまたはPALテレビのないNTSC - PAL形式

8.0インストールと注意

電気ショックや製品の破損を防ぐため、安全を守るために以下のようにご注意ください。

1 .       ゆっくりと信号ケーブルを接続したり、プラグを抜いたり、プラグを抜いたり、それらを振ることはありません。

2 .       装置は、太陽、雨、湿ったまたは換気されていない環境の下に置かれるべきではありません。

3 .       装置には液体の項目を置くべきではない。

4 .       火力、火力、火力などの熱源に近い設備を設置しないでください。

5 .       ポートにケーブルを接続する他に、金属または他のオブジェクトを装置に挿入しないでください。

6 .       自分で装置を壊さないでください。それは専門のメンテナンススタッフによって維持されるべきです。
